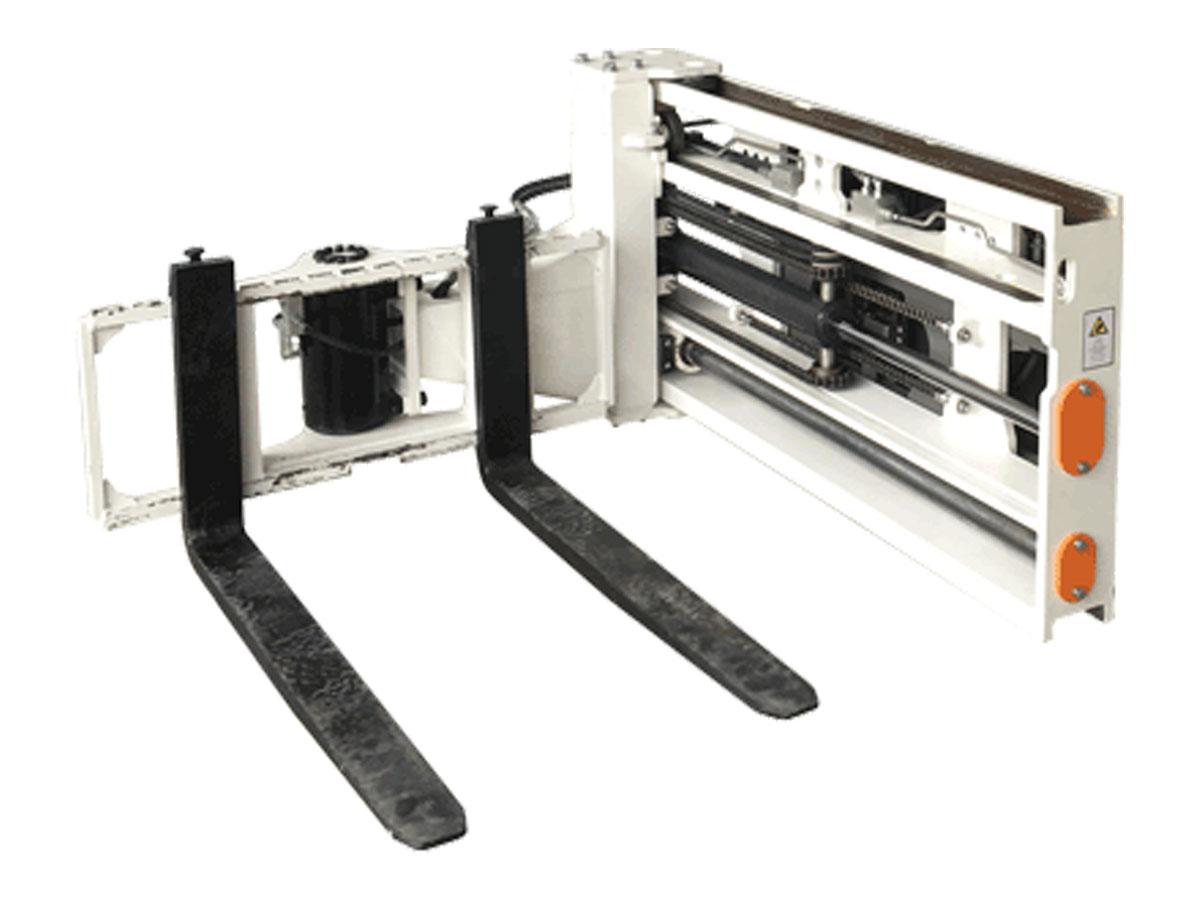

Càng quay ngang được thiết kế cho lối đi hẹp.
Thiết bị chuyên dụng kết nối các dĩa và xe nâng để định vị các dĩa ở phía trước, bên trái hoặc bên phải của xe nâng, đạt được góc quay 180 ° và trình chiếu mà không cần xoay xe nâng.
Đặc điểm của càng quay ngang – Tri Lateral Head Unit
- Dễ bảo trì.
- Tuổi thọ cao.
- Hỗ trợ chống trơn trượt.
- Truyền động xích đảm bảo tải hàng hóa trơn tru.
- Hỗ trợ trượt ổn định cao từ các thanh trượt dẫn hướng.
- Xoay 180 ° và trình chiếu được điều khiển bởi hai mạch thủy lực.
- Có thể điều chỉnh van điều khiển theo mong muốn tốc độ quay.
- Xy lanh xoay để quay trơn tru và đảm bảo tác động tối thiểu từ dừng đột ngột.
Thông số kỹ thuật càng quay ngang – Tri Lateral Head Unit
| Trung tâm tải công suất @ | Số thứ tự mẫu | Kích thước pallet | Cú đánh | Không gian làm việc | Chiều rộng | Trọng tâm ngang | Trung tâm ngang | C.OG Trọng lực của tải trọng bên trong | C.OG của tải bên ngoài | Cân nặng | Trọng tâm dọc |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KG @MM | A / B (mm) | CR (mm) | C (mm) | D / E (mm) | HCG (mm) | Tôi (mm) | N (mm) | P (mm) | Kilôgam | VCG (mm) | |
| 1000 | SXJ10E-C001 | 1200/1000 | 1300 | 80 | 1600/1755 | 385 | 1637 | 822 | 1465 | 580 | 1002 |
| 1000 | SXJ10E-C002 | 1000/1200 | 1100 | 90 | 1394/1576 | 475 | 1637 | 822 | 1265 | 500 | 1002 |
| Lưu lượng và áp suất thủy lực | ||||
|---|---|---|---|---|
| Mô hình | Áp suất (Bar) | Lưu lượng thủy lực (l / phút.) | ||
| Xếp hạng | Tối thiểu | Rec | Tối đa | |
| 08D | 160 | 30 | 60 | 80 |
