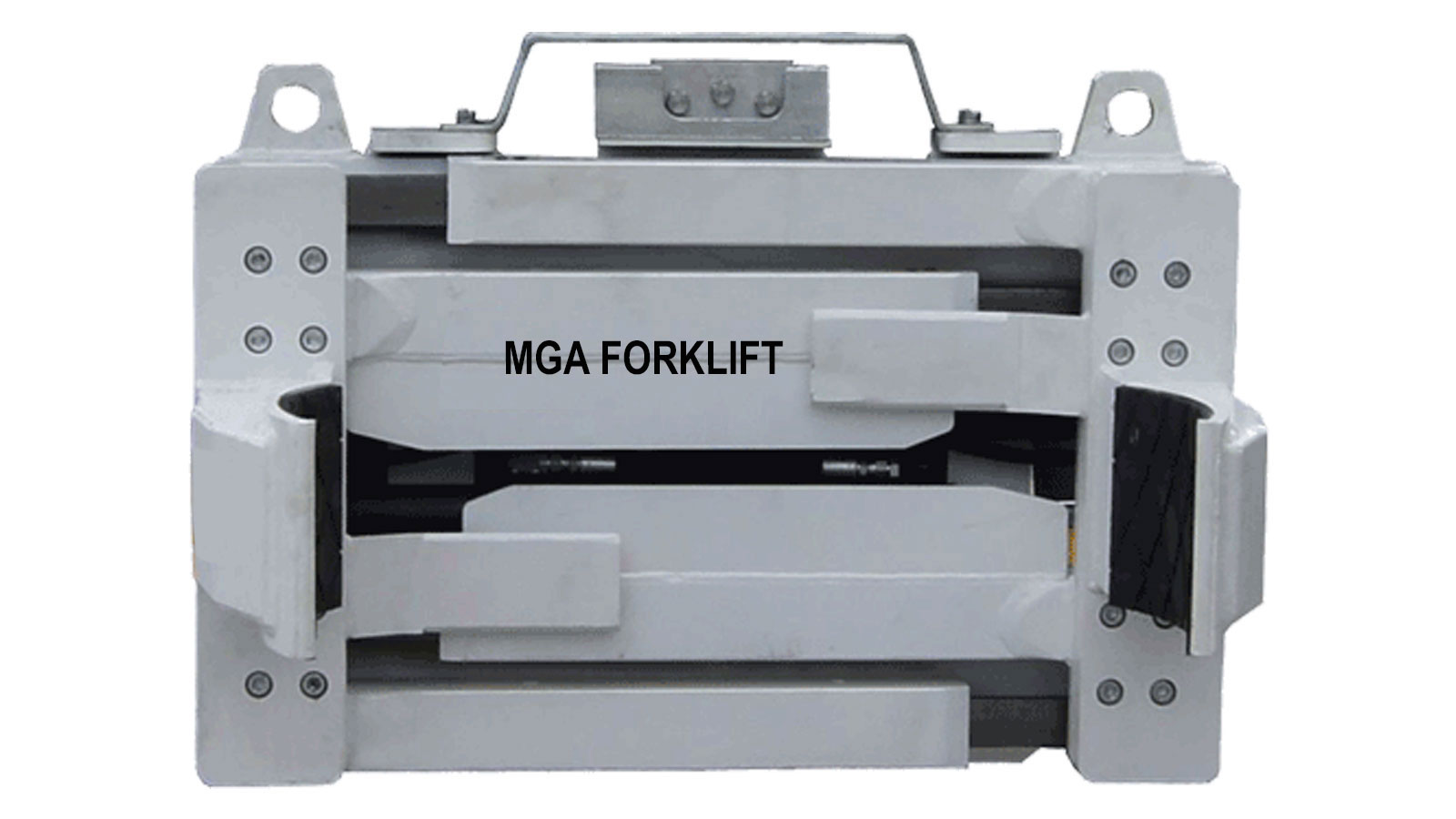

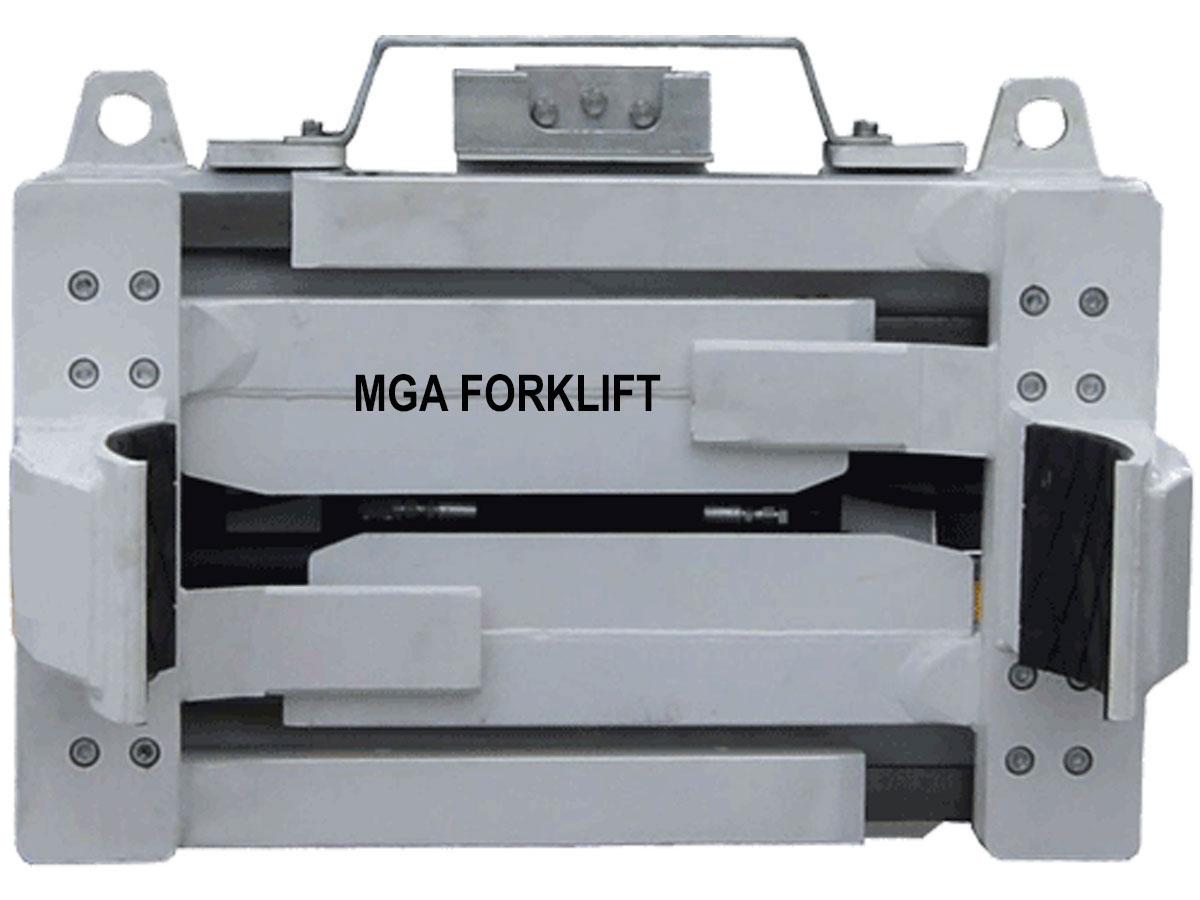

Càng kẹp xoay được thiết kế để xử lý palletless và hoạt động xếp chồng với chức năng xoay bổ sung.
Xử lý an toàn, hiệu quả và kinh tế của tất cả các loại kiện mềm.
(Ví dụ: Cotton, Dệt may, Len, Giấy thải, Hay và phế liệu công nghiệp)
Thích hợp cho dệt, sợi hóa học, giấy thải, cảng và các ngành công nghiệp khác.
Đặc điểm
- Thiết kế mạch thủy lực độc đáo.
- Áp suất phân bố đồng đều để xử lý trơn tru.
- Dễ dàng truy cập với nhóm van bảo vệ để bảo trì dễ dàng.
- Cấu trúc kênh nhôm tia T bền chắc.
- Góc cánh tay đúc chắc chắn và bền.
- Cánh tay mỏng để dễ dàng xử lý giữa các ngăn xếp kiện.
- Việc kẹp chặt trên miếng tiếp xúc làm tăng khả năng giữ tải.
- Tấm xi lanh bảo vệ cho xi lanh kẹp.
- Thanh đeo bảo vệ cánh tay khỏi hao mòn hàng ngày trong quá trình hoạt động.
Thông sô kỹ thuật càng kẹp xoay vòng
| Trung tâm tải công suất @ |
Số thứ tự mẫu |
Lớp học gắn kết |
Khai mạc |
Chiều cao cánh tay |
Chiều dài cánh tay |
Chiều rộng của khung hình |
Độ dày cánh tay |
Chiều cao tổng thể |
Trọng tâm dọc |
Cân nặng |
Độ dày hiệu quả |
Trọng tâm ngang |
| KG @MM |
|
|
mm |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
VCG (mm) |
Kilôgam |
ET (mm) |
HCG (mm) |
| 1900 @ 500 |
RBX19D-B001 |
II |
450-1735 |
415 |
685 |
1040 |
70 |
775 |
335 |
568 |
221 |
216 |
| 1900 @ 500 |
RBX19D-B002 |
II |
450-1735 |
415 |
785 |
1040 |
70 |
775 |
335 |
595 |
221 |
241 |
| 1900 @ 500 |
RBX19D-B003 |
II |
445-1730 |
415 |
915 |
1040 |
70 |
775 |
335 |
640 |
221 |
295 |
| 1900 @ 500 |
RBX19D-B004 |
II |
440-1730 |
415 |
982 |
1040 |
70 |
775 |
335 |
640 |
221 |
300 |
| 1900 @ 500 |
RBX19D-B005 |
II |
440-1730 |
415 |
1185 |
1040 |
70 |
775 |
335 |
683 |
221 |
368 |
| 2200 @ 500 |
RBX22D-B001 |
II |
490-2330 |
455 |
710 |
1600 |
70 |
775 |
335 |
797 |
247 |
218 |
| 2200 @ 500 |
RBX22D-C001 |
III |
490-2330 |
455 |
710 |
1600 |
70 |
775 |
335 |
813 |
298 |
257 |
| 2200 @ 500 |
RBX22D-C002 |
III |
490-2330 |
455 |
1200 |
1600 |
70 |
775 |
335 |
813 |
298 |
257 |
| 2700 @ 500 |
RBX27D-C001 |
III |
560-1915 |
460 |
1181 |
1015 |
80 |
775 |
335 |
790 |
298 |
432 |
| 2700 @ 500 |
RBX27D-B002 |
II |
560-1915 |
460 |
685 |
1015 |
75 |
775 |
335 |
647 |
247 |
236 |
| 2700 @ 500 |
RBX27D-C002 |
III |
560-1915 |
460 |
685 |
1015 |
75 |
775 |
335 |
690 |
298 |
274 |
| 2700 @ 500 |
RBX27D-B003 |
II |
560-1915 |
460 |
785 |
1015 |
75 |
775 |
335 |
708 |
247 |
264 |
| 2700 @ 500 |
RBX27D-C003 |
III |
560-1915 |
460 |
785 |
1015 |
75 |
775 |
335 |
726 |
298 |
302 |
| 2700 @ 500 |
RBX27D-B004 |
II |
560-1915 |
460 |
990 |
1015 |
75 |
775 |
335 |
772 |
247 |
328 |
| 2700 @ 500 |
RBX27D-C004 |
III |
560-1915 |
460 |
982 |
1015 |
75 |
775 |
335 |
788 |
298 |
365 |
| 2700 @ 500 |
RBX27D-B001 |
II |
560-1915 |
460 |
1181 |
1015 |
80 |
775 |
335 |
835 |
247 |
396 |
Lưu lượng và áp suất thủy lực
|
| Mô hình |
Áp suất (Bar) |
Lưu lượng thủy lực (l / phút.) |
|
Xếp hạng |
Trình chiếu |
Kẹp |
| Trình chiếu 19D |
160 |
40-120 |
40-120 |
| Trình chiếu 22D / 27D / 30F |
160 |
40-120 |
40-120 |
| Trình chiếu 32F |
180 |
60-120 |
60-120 |
|
|
Quay vòng |
Kẹp |
| Quay vòng 19D / 22D / 27D |
160 |
60-120 |
60-120 |
| Thông số kỹ thuật công cụ quay vòng |
| Mô hình |
Tốc độ quay |
Mô-men xoắn |
| 19D / 22D / 27D |
5,2r / phút @ 60L / phút |
9000N.m@160Bar |
