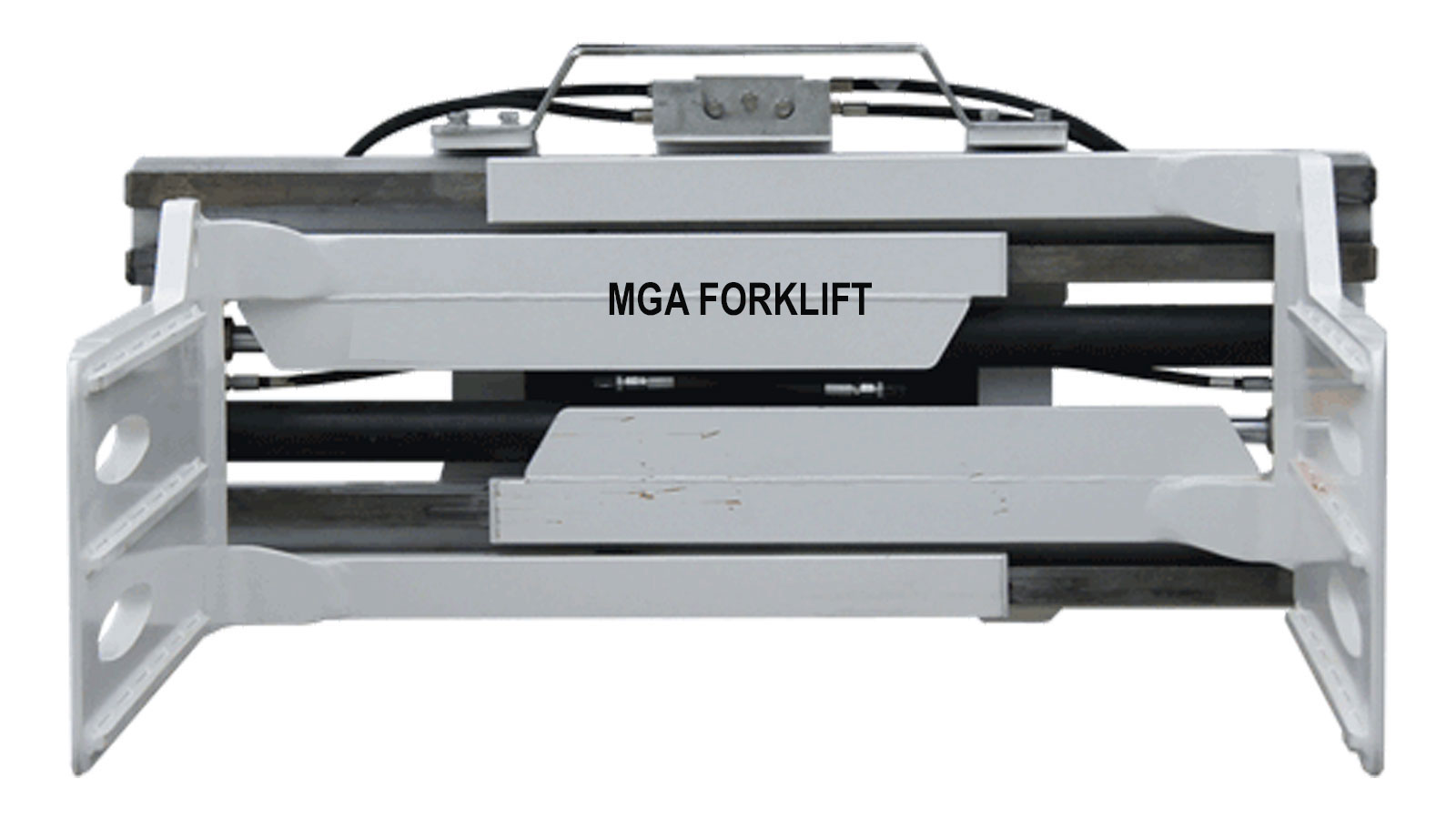

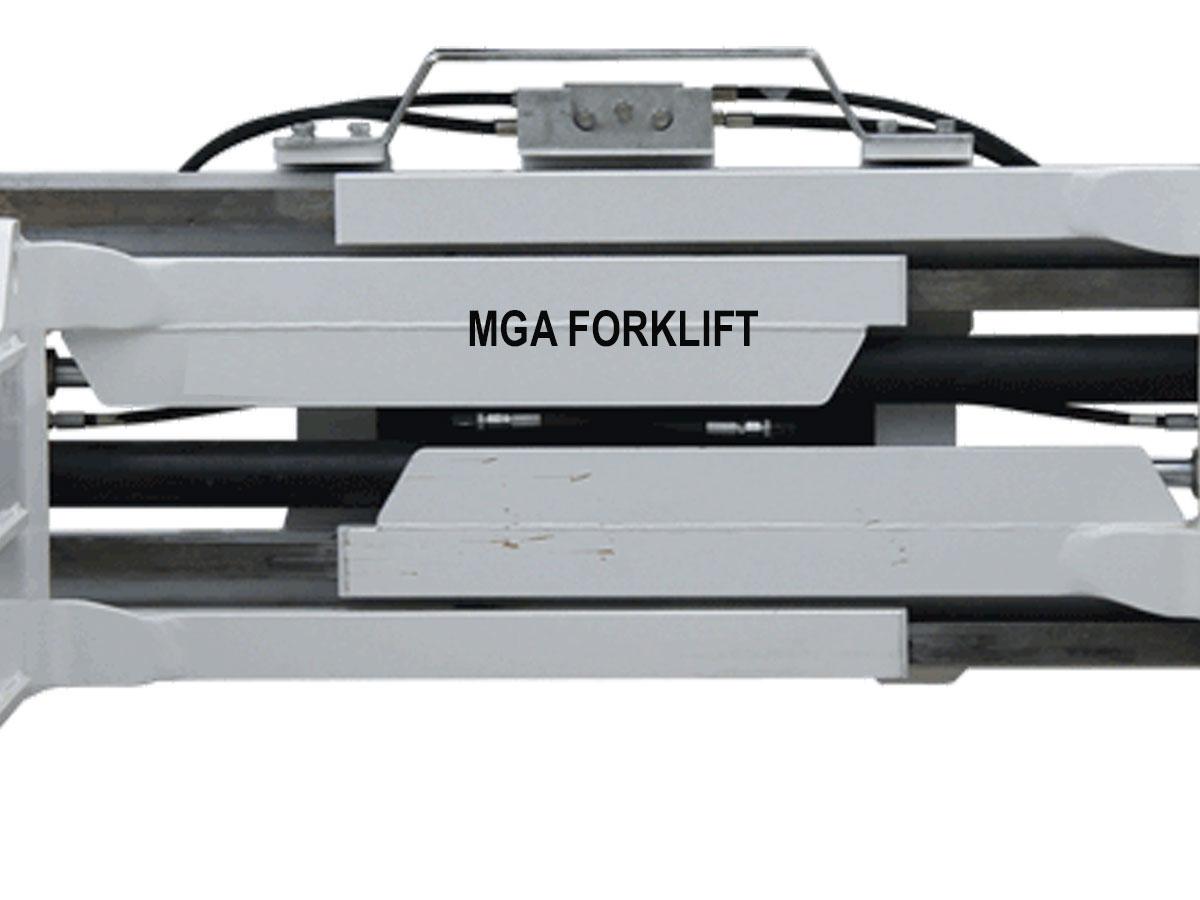

Càng kẹp khối vuông được thiết kế để xử lý palletless và hoạt động xếp chồng.
Xếp chồng an toàn, hiệu quả và kinh tế và xử lý giấy bột hoặc kiện cứng hơn.
(Ví dụ: Cotton, Dệt may, Len, Giấy thải, Hay và phế liệu công nghiệp)
Thích hợp cho sản xuất giấy, sợi hóa học, tái chế giấy thải, cảng và các ngành công nghiệp khác.
Đặc điểm
- Thiết kế mạch thủy lực độc đáo.
- Áp lực phân bố đồng đều để xử lý trơn tru.
- Dễ dàng truy cập với nhóm van bảo vệ để bảo trì dễ dàng.
- Khung kết cấu thép nặng hỗ trợ các hoạt động cường độ cao.
- Góc cánh tay đúc mạnh mẽ và bền bỉ.
- Cánh tay mỏng để dễ dàng xử lý giữa các ngăn xếp của kiện.
- Vòng kẹp chặt / vòng thấp giúp giảm thiệt hại cho kiện hoặc khối cứng.
- Tấm xi lanh đầy đủ bảo vệ trục của xi lanh kẹp.
- Thanh đeo bảo vệ cánh tay khỏi hao mòn hàng ngày trong quá trình vận hành.
Thông số kỹ thuật càng kẹp khối vuông
| Trung tâm tải công suất @ | Số thứ tự mẫu | Lớp học gắn kết | Khai mạc | Chiều cao cánh tay | Chiều dài cánh tay | Chiều rộng của khung hình | Độ dày cánh tay | Chiều cao tổng thể | Trọng tâm dọc | Cân nặng | Độ dày hiệu quả | Trọng tâm ngang |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KG @MM | mm | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | VCG (mm) | Kilôgam | ET (mm) | HCG (mm) | ||
| 3000 @ 500 | RBC30F-C001 | III | 750-2100 | 460 | 1200 | 1265 | 80 | 808 | 239 | 776 | 140 | 327 |
| 3000 @ 500 | RBC30F-C002 | III | 460-2300 | 460 | 1200 | 1680 | 80 | 808 | 241 | 857 | 140 | 304 |
| 3000 @ 500 | RBC30F-C003 | III | 525-1875 | 460 | 1200 | 1130 | 80 | 808 | 238 | 720 | 140 | 343 |
| 3000 @ 500 | RBC30F-C006 | III | 610-2450 | 460 | 1200 | 1680 | 80 | 808 | 236 | 820 | 150 | 308 |
| 3000 @ 500 | RBC30F-C007 | III | 550-1900 | 460 | 900 | 1130 | 65 | 808 | 250 | 660 | 140 | 345 |
| 3200 @ 600 | RBC32F-D001 | IV | 690-2775 | 460 | 1350 | 1700 | 82 | 880 | 268 | 1150 | 162 | 367 |
| Lưu lượng và áp suất thủy lực của càng kẹp khối vuông | |||
|---|---|---|---|
| Mô hình | Áp suất (Bar) | Lưu lượng thủy lực (l / phút.) | |
| Xếp hạng | Trình chiếu | Kẹp | |
| Trình chiếu 19D | 160 | 40-120 | 40-120 |
| Trình chiếu 22D / 27D / 30F | 160 | 40-120 | 40-120 |
| Trình chiếu 32F | 180 | 60-120 | 60-120 |
| Quay vòng | Kẹp | ||
| Quay vòng 19D / 22D / 27D | 160 | 60-120 | 60-120 |
